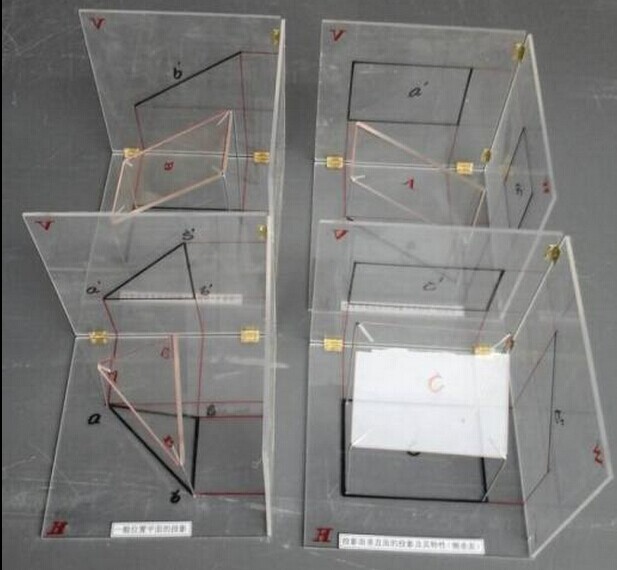

采用有機玻璃及工程塑料、全部實現了模具加工。透明機械制圖透明直觀，內部結構清晰，形象逼真，并且能夠轉動演示。重點突出了“透明、演示”這一特殊的教學要求。內部結構均按有關電機原理制作，極力追求模型的層次性、透視性，正確反映教學原理，力求達到更好的教學目的和功能與作用。




機械制圖模型知識普及

一、常用繪圖工具

1、圖板：

    圖板是用來固定圖紙的矩形木板。其要求：

（1）板面平整、光滑；

（2）左側的“導邊”應平直。

＃常用圖板規格：

0號（900mm×1200mm）、1號（600mm×900mm）、2號（450mm×600mm）

2、丁字尺：

丁字尺由“尺頭”和“尺身”組成。

＃其用途：

（1）與圖板配合來畫平行線。

（2）與圖板、三角板配合來畫角度線、垂直線。

3、三角板：

一副三角板由兩塊三角板組成，一塊45o，另一塊30o（或60o）。

＃其用途：

（1）與丁字尺配合來畫垂直線、傾斜線（15o倍數角的角度線）：45o、30o、60o、75o、105o和15o等，

（2）兩塊三角板配合來畫已知直線的平行線或垂直線。

4、比例尺：

比例尺俗稱“三棱尺”，共有六種常用的比例刻度，是供繪制不同尺寸比例的圖形所用的。

注意：比例尺不能當作直尺來畫線使用，只能用于量取不同比例的尺寸。

5、曲線板：

曲線板是用于繪制不規則的非圓曲線的工具（可正、反兩面使用）。

其使用方法：

（1）至少保證4個點（或4個以上的點）與曲線板的邊緣相吻合，才能連接這4個點（或4個以上的點）。

（2）兩段之間應有重復。

二、常用的繪圖用品

1、鉛筆：

鉛筆分：硬、中、軟三種。其標號有：6H、5H、4H、3H、2H、H、HB、B、2B、3B、4B、5B、6B共13種。其中：6H為最硬，HB為中等硬度，6B為最軟。

鉛筆的選擇與使用：

（1）繪制底稿時，應使用H或2H鉛筆，并削成尖銳的圓錐形；

（2）繪制圖形時，應使用B或HB鉛筆，并削成四棱柱形（扁鏟形）。

（3）鉛筆應從沒有標號的一端開始使用，以便保留鉛筆的軟硬標號。

2、繪圖紙：

繪圖紙有正、反面之分，繪圖時，應選用正面畫圖。其識別方法：用橡皮擦拭幾下，不易起毛的一面就是正面，或采用觀察法，反光較亮的一面就是正面。

三、常用繪圖儀器

1、分規：

分規是用來截取尺寸、等分線段或圓周的工具。

其使用方法：兩針尖并攏時應對齊。。

2、圓規：

圓規是用來畫“圓”或“圓弧”的工具。

（1）其附件有：鋼針插腳、鉛芯插腳、鴨嘴插腳、延長桿等。

（2）其使用方法：圓規的鋼針端應是有“肩臺”的一端；畫大圓時，應保持肩臺與鉛芯平行、對齊。

#除上述繪圖工具和用品之外，還應有：直尺、量角器、橡皮、擦圖片、小刀、砂紙、膠帶紙等。
