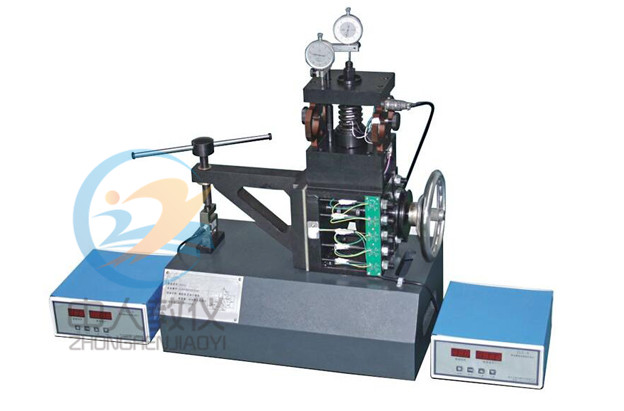

螺栓組聯接測試臺,螺栓組聯接教學實驗設備
一、實驗內容：
1、測螺栓組的載荷分布
2、測試齒根的彎曲應力
3、梁的應力測定實驗和電阻應變片靈敏系數測定實驗
二、性能特點：
1、可完成螺栓組在受傾覆靜態力矩作用下的受力變形規律的分析
2、可對螺栓受力變形規律進行分析
3、實現了加載與檢測數字化分析
4、利用軟件平臺實現了機械參數的可視化分析
三、主要技術參數：
1、被測螺栓10根；螺栓中段直徑d=6.5mm螺栓材料的彈性模量E=205GPa
2、加載杠桿比1：75
3、被聯接件的懸臂長L=214mm
4、測試齒Z=32,m=16mm,α=20°,b=10mm
5、等強度梁厚度t=6mm,固定端寬度b=40mm,加力點到固定端長度L=350mm
6、高精度靜態電阻應變儀1臺
7、測量通道：10路；測量范圍：0±30000με；零點不平衡：±10000με
8、基本誤差:±0.2%FS±2個字；分辨率：1με；零點漂移:±2με/4小時±0.5με/℃
9、自動測試：每通道測量小于2s
10、測量方式：1/4橋、半橋、全橋；
11、電阻應變片電阻值：R=120Ω
12、靈敏度系數：K=2.20
四、基本配置：
1、監測系統：配備TS型10通道靜態應變儀一臺
2、測力裝置：砝碼4塊
3、分析軟件：可適時顯示十個通道的應變變化值（用戶另選）
