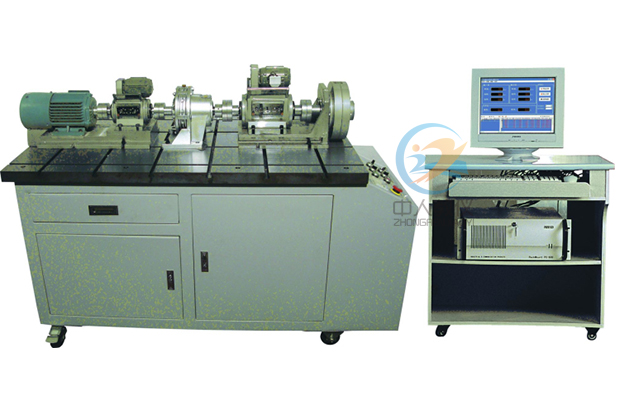

機械傳動創意組合性能測試臺,機械傳動創意組合性能實驗臺

一、實驗項目：
1、典型機械傳動裝配實訓及性能測試實驗。
2、新型機械傳動裝置裝配實訓及性能測試實驗。
3、傳動系統組合裝配實訓及性能測試實驗。
4、機械傳動方案優化設計性實驗。
5、機械傳動創意組合設計性實驗。
單級傳動項目7種；兩級傳動項目42種；三級傳動項目210種；四級傳動方案，合計259。
二、基本結構：工作平臺機械部分由平板、機柜和各傳動模塊組成；傳動模塊由電機、磁粉加載器、軸承支座、直齒圓柱齒輪傳動、斜齒圓柱齒輪傳動、園錐齒輪傳動、蝸桿傳動、V型帶傳動、同步帶傳動和滾子鏈傳動等十大模塊構成，機柜使用優質冷軋鋼板經鈑金制成；平板采用優質的45鋼制造，平板上根據各傳動模塊的組成需要，銑制連接用的T型槽，電機采用直流伺服電動機，電機通過軸承座連接，安裝在平板上；用磁粉制動器作為加載器，它也采用軸承座安裝在平板上。
1、主要零部件：（1）900×480mm平板（帶機柜）：1套；
（2）LHJCY-B-1或同檔次其他型號電機組件：1套；
（3）LHJCY-B-2或同檔次其他型號制動器組件：1套（另配力臂）；
（4）LHJCY-B-3或同檔次其他型號軸承支座組件：2套；
（5）LHJCY-B-4或同檔次其他型號直齒圓柱齒輪傳動組件：1套；
（6）LHJCY-B-5或同檔次其他型號斜齒輪傳動組件：1套；
（7）LHJCY-B-6或同檔次其他型號園錐齒輪傳動組件：1套；
（8）LHJCY-B-7或同檔次其他型號蝸桿傳動組件：1套；
（9）LHJCY-B-8V或同檔次其他型號型帶傳動組件：1套；
（10）LHJCY-B-9或同檔次其他型號同步帶傳動組件：1套；
（11）LHJCY-B-10或同檔次其他型號滾子鏈傳動組件：1套；
（12）CQCS-A-09或同檔次其他型號半聯軸器：4個；
（13）Ø14×30mm彈性柱銷：12個（與聯軸器CQCS-A-09（同檔次其他型號）相配）；
（14）加配LHJCY-B-2-01或同檔次其他型號軸端蓋：6個（中間沉頭孔根據電機軸端和軸承支座軸端螺紋孔配作）；
（15）壓力傳感器座（低）：2個；
（16）壓力傳感器座（高）：1個；
（17）微型磁性表座：2個（上裝式，與壓力傳感器座（低）裝配好）；
（18）磁性表座：1個（上裝式，與壓力傳感器座（高）裝配好）。
三、主要功能：1、機械傳動方案優化綜合檢測實驗臺采用模塊化設計原理，能裝配成單級、雙級和三級等傳動方案，單級傳動方案項目有7種，雙級傳動方案項目有42種，三級傳動方案項目有210種，合計可組成259種傳動方案。并視情況可裝配成四級傳動方案；傳動的布置形式為展開式?？蛇M行傳動方案的選擇和傳動效率比較；配相應的裝拆用工量具。
2、測控系統，采用ARM Cortex-M3或同檔次其他型號內核CPU作為數據采集及處理單元，能將實驗臺各傳感器數據實時采集和分析處理，并能在5寸32位真彩色液晶屏上顯示效率曲線和各參數實時數據，方便觀察分析實驗過程及特征，同時用戶可通過交互按鈕，設置各項參數，及手動、自動采集關鍵點數據，并自動保存在內部數據列表內，可隨時查看數據列表。
3、系統集成可直接連接打印機（無需通過電腦打?。?，將實驗結果打印出來，保存分析實驗結果。還可將實驗數據通過實驗臺的USB接口保存至移動存儲設備（U盤等）。
4、當系統與PC聯機時，各項參數可通過PC端測試系統設置，同時數據實時傳輸?shù)絇C端，配套的測試系統可將數據做進一步分析處理。用戶通過PC端測試系統，可實時檢測各項數據，同時能遠程調節實驗參數。
5、系統配備智能化實驗設備管理系統接口，支持智能化實驗室設備管理系統協議。實驗臺配有實驗幫助按鈕，可通過按鈕請求幫助。
四、技術參數：（一）機械參數：
1、工作臺機械部分由平板和各傳動模塊組成，平板采用優質45號鋼平磨加工硫化表面，長900mm寬500mm厚25mm，平板上根據各傳動模塊的組成需要，銑制連接用T型槽；電機采用直流伺服電機，功率355W，電機通過軸承座連接，安裝在平板上，中心高120mm；用磁粉制動器FZK-2.5作為加載器，采用軸承安裝座安裝在平板上，中心高120mm。
2、各傳動模塊：
（1）直齒圓柱齒輪模塊：模數2mm，中心距83mm，斜齒圓柱齒輪模塊：法面模數2mm，中心距82.45mm；（2）直齒圓錐齒輪模塊：模數3mm，大小齒輪嚙合為軸交角90度，蝸桿傳動模塊：模數3mm，中心距48.5mm；
（3）V型帶傳動模塊：V帶長度630mm，實際軸間距164mm，同步帶傳動模塊：L帶節距9.525mm，標準節線長533.4mm，軸間距165.8mm，滾子鏈傳動模塊：鏈節距12.7mm，鏈長節數47，鏈長0.6m；
（4）聯軸器模塊，單支撐座模塊，底座支撐模塊，傳動軸類模塊，端蓋模塊 各類滾動軸承模塊，卡環、螺母等標準件模塊，配套工具模塊。
（二）電氣參數：1、直流電機1臺：調速0～1500rpm，功率355W。2、磁粉制動器1臺：額定轉矩25N.m。3、光電測速裝置2套。4、拉（壓）力傳感器2個；50N精度0.1%；100N精度0.1%。5、電源：單相220V±10%，5A，50Hz；漏電保護：I△n≤30mA，t≤0.1s。6、工作環境：溫度-10～70℃，相對濕度≤90%（25℃）。
