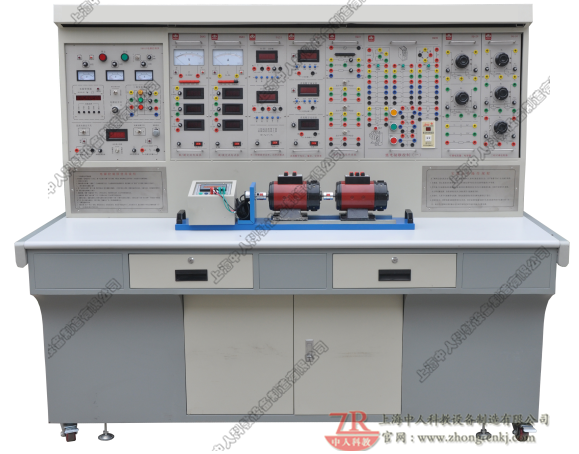

電機拖動實驗實訓臺

（一）技術參數：
1．輸入電源：三相四線～380V±10%   50Hz
2．工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3．裝置容量：＜1.5KVA
4．重    量：＜480Kg
（二）電力拖動實訓臺的配備
1．實驗桌：
（1）外形尺寸： 長≥1800mm、寬≥700mm、高≥1500mm。
（2）實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌底部裝有四個萬向輪和四個固定調節機構，便于移動和固定。
（3）萬向輪位置：輪子距離實驗桌側面4cm。
（4）固定調節機構位置：距離實驗桌側面15cm。
2、安全保護功能
A、人身安全保護功能：設有三相隔離變壓器一組、電流型漏電保護、電壓型漏電保護和防觸電實驗導線、儀表保護體系等。
B、裝置的安全保護體系：設有電流型漏電保護器、電壓型漏電保護裝置、過流保護裝置、定時器兼報警記錄儀等。
3、輸出電源：
（1）三相交流電0～450V可調、交流單相0～250V連續可調，有電壓電流表指示。
（2）提供直流220V(0.5A)勵磁電源及40～250V(3A)連續可調穩壓電樞電源各一組，并設有直流數顯電壓表及切換開關。
（3）控制屏兩側設有單相三極220V電源插座及三相四極380V電源插座。實驗臺照明用220V、40W的日光燈一盞。
4、6只直流數字電壓表（0.5級精度；測量范圍：0－300V）、6只直流數字電流表（0.5級精度；測量范圍：0－5A）、6只交流數字電壓表（精度0.5級；測量范圍：0－450V）、6只交流數字電流表（精度0.5級；測量范圍：0－5A）、6只智能型功率、功率因數表（精度0.5級；測量范圍：0－2000瓦。）自動切換量程；超量程保護；可存貯、查詢數據。
5、一套電機導軌及光碼盤測速系統（1024光電編碼器）及數顯測速表。
6、三相組式變壓器（三只相同的單相變壓器組，原邊220V/0.35A，副邊55V/1.4A）。
7、三相芯式變壓器（三柱鐵芯結構的三相三繞組變壓器，三個繞組，其額定值分別為220V/0.4A、63.6V/0.8A、55V/1.6A）。
8、一只直流勵磁電動機（220V，200W）；一只直流勵磁發電機（220V，200W）。
9、一只三相同步電機（220V，200W）：作電動機時，220V/Y、0.35A、90W、1500r/min；作發電機時，220V/Y、0.45A、170W、1500r/min。
10、一只三相雙速異步電動機（380V，180W）。
11、一只整步表及開關（由一個整步表及一個三刀雙擲開關組成）。
12、一套旋轉燈、并網開關、同步機勵磁電源：由并網用的三組相燈（黃、綠、紅各兩只），一組并網開關和一組同步機勵磁電源（5～40V/2.5A連續可調）組成。
13、一套三相可調電阻器(三組90Ω×2/1.3A瓷盤電阻)；一套三相可調電阻器(三組900Ω×2/0.41A瓷盤電阻)；一套三相可調電抗器：每相均由一個127V/0.5A的固定電抗器和一個0～250V的自耦調壓器組成，既可作固定電感和可調電抗器使用，也可作自耦調壓器使用。
14、一套可調電阻器、電容器：提供90Ω×2/1.3A及900Ω×2/0.41A瓷盤電阻各一組，1µF/450V、2µF/450V、35µF/450V、4µF/450V電力電容各1只，10kΩ/8W、20kΩ/8W功率電阻各1只。
15、一套波形測試及開關板：由變壓器的波形測試部分和兩個三刀三位開關、一個雙刀雙擲開關組成。
16、步進電機及時驅動器。
17、一套電氣控制掛箱一：提供交流接觸器（線圈電壓220V）三只，熱繼電器一只，電子式時間繼電器（通電延時，工作電壓220V）一只，變壓器（220V/26V/6.3V）、整流電路、能耗制動電阻（10Ω/25W）各一組，帶燈按鈕（黃、綠、紅各一只）三只。
18、一套電氣控制掛箱二：提供中間繼電器（線圈電壓220V）二只，熱繼電器一只，熔斷器三只，轉換開關三只，按鈕一只，行程開關四只，信號燈、保險絲座各一只。
19、一套手動繞線機、一臺三相線繞式異步電動機、一臺線繞式異步電機起動與調速電阻箱、一臺三相鼠籠式異步電動機、一臺單相異步電動機。
20、一套實驗連接線及線夾等配件：具有良好的絕緣性能。
21、一套透明教學演示電機：包括單相異步電動機原理演示儀、單相異步鼠籠式電動機模型、三相繞線異步電動機模型、三相同步電動機模型、三相異步雙槽鼠籠式電動機模型、直流發電機模型等。
22、裝置配置要求：裝置的配備、掛件能夠滿足所有實驗項目開設，用戶不需要額外購置其余配套設備、元件、儀表，即可完成所有實驗。
（三）基本實驗內容
提供電機技術實驗實訓指導書
1、直流電機實驗
（1）直流電動機與直流發電機的認識、控制及調速
（2）直流發電機實驗
（3）直流并勵電動機實驗
2、變壓器實驗
（1）單相變壓器實驗
（2）三相變壓器實驗
（3）三相變壓器的聯結組別和不對稱短路實驗
（4）變壓器的空載試驗和短路實驗
3、異步電機實驗
（1）三相鼠籠異步電動機的工作特性
（2）單相電容啟動異步電動機實驗
（3）三相異步電動機的正反轉控制線路實驗
（4）三相異步電動機的Y-△降壓啟動控制線路實驗
（5）三相異步電動機的啟動與調速實驗
4、同步電機實驗
（1）三相同步發電機的并網實驗
