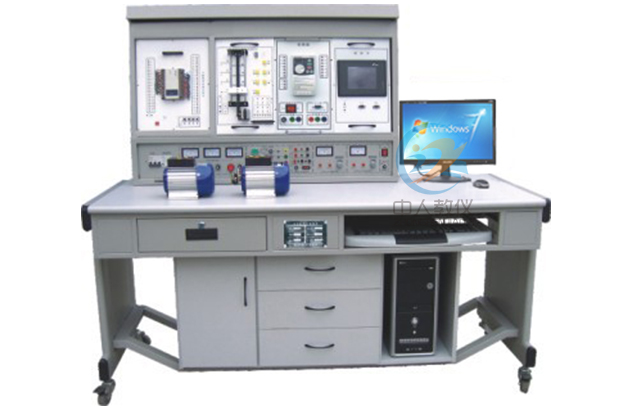

PLC實訓考核裝置
 1、技術性能
（1）輸入電源：三相四線~380V±10% 50Hz
（2） 工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<4000m
（3） 裝置容量：＜1KVA
（4） 外形尺寸（含實訓桌）：1600mm×700mm×1450mm
（5）安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。

2、 PLC實訓考核裝置的基本配置及功能
  plc實驗臺,plc實訓設備由控制屏、實訓桌、三菱主機實訓組件、實訓模擬對象掛箱、變頻器掛箱、觸摸屏掛箱、交流電機、工控組態軟件、仿真軟件、電機導軌及測速機構等組成。
2.1控制屏（鋁質雙層亞光密紋噴塑結構，鋁合金面板）
（1）三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由啟停開關控制。
（2）直流電源：直流電壓0~15V可調輸出一路，直流電流0~20mA可調輸出一路。
（3）直流電壓/電流表：
（4）功能模塊：八位電平顯示、八位邏輯電平輸出、八只點動開關、一組樓層及方向顯示、八音盒、直流24V繼電器、信號轉換座若干。
（5）PLC主機實訓組件：配置三菱FX3U-48mR-001主機，及配套轉換接口，配套編程電纜。
2.2實訓掛箱
（1）USB-SC-09-PLC可編程控制器實訓組件：提供三菱FX3U-48mR-001型主機及配套轉換接口，SC-09編程電纜。
（2）工控組態軟件一套：
打開維修電工實訓臺軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。
（3）PLC仿真實訓軟件一套：
1、通過PLASH虛擬環境實時顯示PLC的運行狀態
2、可以實現PLC虛擬接線，并對接線進行錯誤檢查
3、PLC編程訓練、PLC程序編寫測試等功能
4、實現PLC運行模擬，對錯誤程序進行檢查
2.3、變頻器實訓掛箱
維修電工實訓臺配置三菱FR-D720S-0.4K變頻器，帶有RS485通訊接口及BOP操作面板。
2.4、7寸彩色觸摸屏（TPC7062K）
2.5、PLC實訓模塊掛箱子3個， 實訓內容如下：
（1）、LED數碼顯示控制；                        （2）、天塔之光控制的模擬；
（3）、十字路口交通燈的模擬；                 （4）、機械手動作的模擬；
（5）、四節傳送帶的模擬；                         （6）、裝配流水線控制的模擬；
（7）、五相步進電機控制的模擬；             （8）、水塔水位模擬控制模擬；
（9）、液體混合準股指模擬控制的模擬；（10）、郵件分揀機模擬控制的模擬
（11）、扎鋼機模擬控制的模擬；                （12）、自動成型機模擬控制；
（13）、自動送料裝車控制的模擬；           （14）、全自動洗衣機控制的模擬；
（15）、電鍍生產線控制的模擬
2.6電力拖動網孔板
尺寸按實訓掛箱大小，能固定在掛箱的位置上，每臺配3塊，材質采用鋁制，厚度2.5mm-3mm，色彩與實訓臺一致。
2.7步進電機模塊（配置10套），單套技術參數：
      電機放大器：數量1臺，型號TB6600，尺寸按廠家標準，輸入電壓DC9-24V，電流4A，細分?jǐn)?shù)6400細分；
           步進電機：數量1臺，型號57BYG250C，尺寸按廠家標準，57步電機，二相，電流3A，輸出力矩1.8N，步角度1.8度，機身長度76mm，出軸長度21mm，出軸軸徑8mm，出軸方式為單軸；
    絲桿直線滑臺：數量1臺，型號FLS30，梯型結構，定位精度0.05mm，有效行程200mm
        位置傳感器：數量2個，電感傳感器LJ18A3-8-Z一個、電容傳感器LJC18A3-B-Z一個
            行程開關：數量2個，ME-8104，雙觸點，5A  250V；0.4A  115V  DC
2.8三相鼠籠異步電機（帶離心開關）： 180W Y/△ 380V，30臺，配編碼器。
2.9實訓桌
  實訓臺為鋁木結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計，造型美觀大方，堅固耐用。
★2.10  PLC實訓臺設教師主站臺和學生從站臺。
3、實訓項目
（一）、PLC模擬對象基本應用實訓
1.電鍍生產線制                                         12.自動送料裝車系統控制
2. 直流電機控制                                         13.四節傳送帶控制
3. 直線運動控制                                         14.多種液體混合裝置控制
4. 步進電機控制                                         15.機械手控制
5.搶答器控制（優先級、數值運算）      16.自控軋鋼機控制
6.數碼顯示控制                                          17.郵件分揀機控制
7.裝配流水線控制                                      18. 自控成型機控制
8. 音樂噴泉控制                                         19.自動售貨機控制
9.天塔之光控制                                          20.四層電梯控制
10.水塔水位控制                                        21.自動洗衣機控制
11.十字路口交通燈控制
（二）、PLC、變頻器、觸摸屏的綜合應用實訓
1.變頻器功能參數設置與操作                 6.多段速度選擇變頻調速
2.變頻器報警與保護功能                         7. 外部模擬量（電壓/電流）變頻調速
3.變頻器無級調速                                     8.瞬時停電啟動控制
4.變頻器控制電機正反轉                         9.PLC控制變頻器外部端子的電機正反轉
5.外部端子點動控制
