高仿真電梯模型

高仿真電梯模型,四層電梯仿真模型功能與真實的變頻調速電梯相同，具有全集選功能，能自動平層，自動關門，響應轎內，外呼梯信號. ...

訂購熱線：021-66581511

推薦產品

: 透明液壓PLC控制實訓裝置

: 單片機、EDA開發實驗平臺

: 機器人與智能視覺實驗裝置

: 高級維修電工實驗裝置

產品詳情

中人教儀廠是專業生產高仿真電梯模型，四層電梯仿真模型及配件的廠家,生產的高仿真電梯模型，四層電梯仿真模型品質過硬，中人品牌在國內已經擁有幾百所院?？蛻?。

本文關鍵詞：高仿真電梯模型
ZRDT-6高仿真電梯模型
群控模擬電梯是為大中專院校、職業技校電梯工程及自動化課程演示教學而設計的，其控制元件全電腦化，可編程，電動機驅動采用進口變頻調速器，功能與真實的變頻調速電梯相同，具有全集選功能，能自動平層，自動關門，響應轎內，外呼梯信號。該模型電梯外罩采用透明有機玻璃制造，內部一目了然，內部構件全部采用鍍鋅處理，耐腐蝕性能良好，維修保養簡單。
四層電梯仿真模型可作自動化專業的電梯程序教學與故障排除實習之用，也可作職業技校的電梯安裝維修演示操作之用。

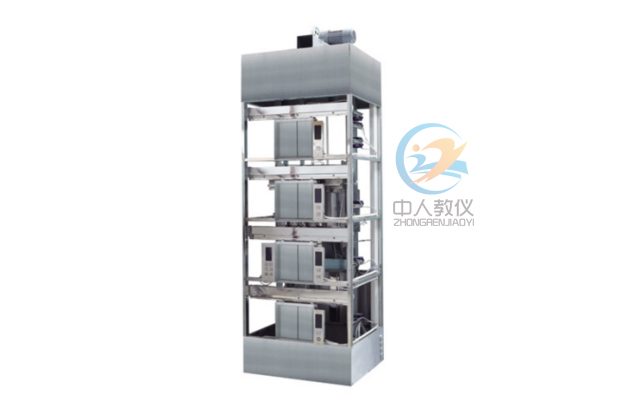

高仿真電梯模型,四層電梯仿真模型

一、主要參數：

1、電梯轎廂尺寸：600×500×560（寬×深×高），外尺寸。
2、門口尺寸：360×420（寬×高）
3、井道框架外圍尺寸：920×820×2900（寬×深×高）。
4、設備自重：約300㎏。
5、曳引機功率：0.2KW。電壓380V或220V兩種。
6、額定電流：0.86A。
7、供電電源：三相五線，380V，50HZ。
8、變頻器：三菱E740。
9、可編程控制器（PLC）：日本三菱FX1N系列。
10、控制方式：集選（JX）。
11、電梯層站：4/4。

二、結構簡介

該模型電梯主要由以下部分組成：
1、井道框架：相當于電梯附著的建筑物，提供支承，固定導軌，是鋼架結構。
2、曳引機：位于框架頂部，是電梯的動力裝置，安裝在兩條承重梁上，他主要由以下部分組成：
（1）電動機：三相感應電動機，采用變頻變壓（VVVF）驅動方式，電梯起動時，變頻器使定子電流頻率從極低頻率開始，按控制要求上升到額定頻率，減速時,使轉速相應從額定頻率開始平滑地下降到零，實現電梯平層，保證了電梯運行平穩，模擬真實電梯良好的舒適感。
（2）制動器：只在電梯通電運轉時松閘，當電梯停止時制動并保持轎廂位置不變，工作電壓AC220V。
（3）減速器：采用齒輪減速器，具有高密度、高效率、低噪音的特點。
（4）曳引輪：繩槽為半圓槽，提供鋼絲繩與繩輪之間的摩擦力。
3、控制屏：
（1）變頻器：根據PLC給出的指令，對電機的頻率、電壓進行調制，使電機運行平穩。
（2）可編程序控制器（PLC）：控制電梯的運行狀態，根據內選信號，對電梯的位置
進行邏輯判斷，然后給出運行指令，使電梯實現應答呼梯信號，順向截停，反向保留
信號，自動關門等功能。
（3）安全及門鎖回路：由繼電器回路組成，急停，門鎖開關的通斷決定安全及門鎖回路的正常與否，以便PLC判斷電梯是否處于安全狀態。
4、導軌：分別有轎廂導軌和對重導軌保證轎廂及對重作垂直運動。
5、轎廂：由曳引鋼絲繩懸掛，通過曳引機另一端連接對重，在導軌上運行，轎廂裝備自動化，門上裝有連鎖開關，當門關閉后電梯才能運行，門上還有安全觸板，當關門過程中碰到障礙物時，轎門馬上開啟。
6、對重：與轎廂連接，作用是平衡轎廂的重量。
7、層門：門上有門鎖開關，當層門關閉后，電梯才能啟動。
8、操縱箱：設在框架正面左則，模擬乘客在轎廂內選層的信號輸入設備，包括：
（1）數字顯層器：七劃數碼顯示轎廂所在樓層。
（2）“1”，“2”，“3”，“4”，選層按鈕。
（3）關門按鈕。
（4）方向指示燈：電梯運行方向指示。
（5）電源鎖：開關電梯電源，即首層外呼盒。
9、減速信號系統：由永磁感應器構成，提供轎廂停層位置信號。
10、終端保護開關：感應器提供電梯運行終端信號，電梯超過它時，安全回路及電源被切斷，保證電梯不超出終端。

三、模型電梯的功能及有關操作：

1、正常使用操作程序
（1）接通三相電源。
（2）打開呼梯盒上的電源鎖，這時應有樓層顯示。電梯能自動關門，應答外呼信號，在操縱箱上選擇樓層后，必須關好門才能運行。這時外呼信號順向的能停車，反向的保留。
（3）廳外呼梯：電梯能自動響應信號，順向停車，反向的在完成上一個指令后，自動應答。
（4）泊梯：電梯?？吭诘讓雨P(guān)好門后，把呼梯盒的電源鎖匙拔至“關”，則可切電梯電源，電梯停止工作。
    2、維修點動運行。
      把控制屏中的“正常”-“維修”開關拔至“維修”狀態
這時電梯僅作點動運行，但安全回路及門鎖仍然有效，
按“上行”或“下行”按鈕，電梯作點動上或下，此操作
用于電梯維修，或?qū)嶒?yàn)終端限位功能。用點動操作將電
梯平層后，將選擇開關至“正常”電梯將恢復正常運轉。
四、保養說明：在進行模型電梯的維修保養作業時，必須關斷三相電源：
1、潤滑說明：
（1）曳引機減速箱：每半年檢一次。
（2）轎廂導軌：涂抹小量機油。
對重導軌：涂抹小量鈣基潤滑脂。
（3）廳門及轎門導軌：涂抹小量機油。
特別說明：鋼絲繩不能加油潤滑。
2、日常保養要點：
（1）電梯運行時注意觀察整體結構是否異常振動，曳引機是否異常噪音，漏油，轎廂或?qū)χ剡\(yùn)行時是否有振動。
（2）檢查曳引機抱閘能否正常打開。
（3）檢查各廳門鎖動作是否正常，有無卡阻，必要時可在銷軸加注小量機潤滑。
（4）檢查門機開關門動作是否正常，能否開門到位，必要時可調整擺桿位置，并在銷軸加注機油。
（5）電氣檢查：
應檢查各保險是否燒斷，檢查各行程開關，感應器是否動作正常，檢查各門鎖觸點是否接合良好。

五、簡單故障排除：

1、保護當外電源錯相或缺相時控制屏中的相序保護繼電器動作，指示燈位紅色，這時可變換相序或檢查是否缺相即可。
2、曳引機抱閘不能打開，應檢查：
（1） 220V抱閘回路保險絲是否燒斷。
（2）220V是否有電。
3、門鎖回路不通：應檢查門鎖觸點是否接觸良好，可用萬能表量其觸點電阻。
4、安全回路不通：應檢查全梯的安全開關是否合上，開關是否正常。
5、門機過慢或過快：可調整門機調速電阻或檢查門機碳刷是否磨損。
6、平層不準：可調整平層感應器的位置。

六、控制方式說明：

以上所述控制方法為開關量控制即電梯由井道內開關（感應器）提供減速、平層信號。根據電梯發展的最新趨勢，利用新科技的數字量控制方式。即用旋轉編碼器提供數字脈沖，再經由PLC（可編程控制器）計數運算處理信號，得出轎廂的位置從而發出減速、平層信號。采用這種技術后則可以省去井道內許多開關提高電梯的穩定性，減少故障。本模擬電梯通過轉換開關（HK）可進行上述兩種控制方式的轉換即開關量與數字量的轉換。
本模擬電梯PLC內存了兩套程序，通過轉換開關（HK）可自由切換，當轉換開關置于
開關量控制時，井道內開關提供指令，數字量信號被封鎖。當轉換開關置于數字量
控制時由旋轉編碼器提供的脈沖數作為PLC處理的信號，同時開關量信號封住。

七、故障說明：

1、感應器故障：
故障1、：GU（324-310）上強迫減速感應器損壞電梯不能正常上行但可下行。
故障2、：GD（325-310）下強迫減速感應器損壞電梯不能正常下行但可上行。
故障3、：SW（264-310）上限位感應器損壞電梯不能上行但可下行。
故障4、：XW（265-310）下限位感應器損壞電梯不能下行但可上行。
故障5、：KAB（278-310）觸板開關失靈，安全觸板無效
故障6~7：AK（268-310）；AG（269-310）開關門按鈕失靈，不能開關門。
故障8~11：1AS（1A-310）；2AS（2A-310）；3AS（3A-310）
4AS（4A-310）；內選按鈕失靈，所選樓層登記。
故障12~14：1SA（1S-310）；2SA（2S-310）；3SA（3S-310）
所選樓層按鈕信號不能登記。上呼按鈕失靈，
故障15~17：2XA（2X-310）；3XA（3X-310）；4XA（4X-310）下外呼按鈕失靈，所選樓層按鈕信號不能登記。
故障18~19：PKM（237~301）；PGM（243-301）開關門到位
開關損壞不能閉合，引起開門或關門繼電器不能吸合。
2、觸點、開關、按鈕故障：
故障20~23：1TS（1T1、2T1）；2TS（1T2、2T2）；3TS（1T3、2T3）
4TS（1T4、T4）；廳門聯鎖開關回路故障，電梯不能運行。
故障24：SQF（111、301）轎門鎖開關故障，電梯不能運行。
故障25~27：SJN（301、131）；SAQ（129、127）；SDS（125、123）
安全回路、電氣回路故障，電梯不能進行操作。
故障28~29：KDX（115~113）；JR（113~101）相序、熱繼電器故障，電梯不能進行操作。
故障30：DYJ（261-310）安全回路繼電器觸點接觸不良，電梯不能進行任何操作。
故障31：MSJ（262-310）門聯鎖回路繼電器觸點接觸不良，電梯不能運行但可開關門。
故障32~33：KMJ（582-301）；KMJ（304-482）開門回路開門
繼電器觸點接觸不良，導致門電機沒電，不能開門。
故障34~35：GMJ（482-301）；GMJ（304-682）關門回路關門
繼電器觸點不良，導致門電機沒電不能關門。
故障36~37：KMG（241-244）；GMJ（235-239）開關門繼電器
回路的開關門繼電器常閉觸點接觸不良，導致開門繼電器或關
門繼電器不能吸合。
3、PLC輸出繼電器故障：
故障38~41：Y10（1R-304）；Y11（2R-304）；Y12（3R-304）
Y1（4R-304），內選按鈕燈輸出按鈕燈不亮。
故障42~44：Y17 (A-304),Y20 (B-304),Y21 (C-304).
樓層顯示輸出繼電器損壞，不能顯示相應樓層。
故障45~48：Y4 (11,J4 ) ,Y5 (11,J5),Y6（11，J6）Y7（11，J7）PLC輸出故障，引出變頻器誤動作或不能運作。                  A：各故障點設置于開關外部。
B：各故障點均引至故障端子排。C：各故障開關均串聯接入。
D：故障排除示例說明：
    以故障1為例：
當波動故障扭子開關1時，電梯不能正常上行。這時只需短接線號324（端子排2）同線號324（端子排4）電梯則可正常運行?；謴?fù)扭子開關1后，請拆除短接線。

八、安全注意事項：

1、系統必須可靠接地，接地線電阻值符合國家有關規定不大于4Ω。
2、線路絕緣電阻應大于0.5MΩ。
3、不能短接門鎖運行。
4、除非透切理解PLC及變頻器的各參數的作用，否則不得變動程序及參數。
5、電梯供電系統應該獨立設置不得與電焊機、高頻爐等設備共用，其他易受磁干擾的儀器設備也應該遠離電梯控制屏。
6、當發現曳引機特別發熱、冒煙、異常噪音時，應立即關閉電源，排除故障后才能繼續使用。

九、電控屏

電控屏內也裝有內選按鈕及樓層顯示，電控屏后面帶有隱蔽式故障功能板。

VVVF變頻變壓電梯電氣元件代號明細表
序號	代號	名稱及規格	材料	新屬配裝代號	數量	備注
1	KMJ，GMJ	開關門繼電器	MY4 DC24V	控制屏	2
2	DYJ	電壓繼電器	MY4 DC24V	控制屏	1
3	MSJ	門聯鎖繼電器	MY4 DC24V	控制屏	1
4	RF1-RF2	空氣開關		控制屏	1
5	QC	主接觸器	GMC-12 AC220V	控制屏	1
6	GH	電源接觸器	GMC-12 AC220V	控制屏	1
7	1A-5A	轎廂選層指令按鈕	AK-01	轎內	5	5層
8	1R-5R	選層指令燈		轎內	5
9	AK ，AG	開關門按鈕	AK-01	轎內	2
10	TU TD	向上、下按鈕		控制屏	2
11	RF3	空氣開關		控制屏	1
12	FM/CHD	超載蜂鳴器	DC24V	轎內	1
13	KSD 、XD	上下行指令燈	DC24V	轎內	2
14	SMJ/MK	檢修開關		控制屏	1
15	SB（KAB）	安全觸板開關		轎廂	1
16	SAC	安全鉗開關		轎廂	1
17	SQF	轎門聯鎖開關		轎廂	1
18	1--48	故障點		控制屏	48
19	PU	門驅雙穩態開關		轎頂	2
20	GU GD	上下強返堿速		轎頂	2
21	DZ1	轎廂應急照明燈		轎頂	1	選用件
22	FS	轎廂風扇		轎廂	1
23	CH	超載開關		轎底	1
24	M1	門電機		自動門機	1
25	PKM	開門到位開關		自動門機	1
26	PGM	關門到位開關		自動門機	1
27	SG	關門減速開關	LX028	自動門機	2
28	M	交流電動機		機房	1
29	DZ	抱閘線圈	AC220V	機房	1
30	SW XW	上、下限位開關		井道	2
31	SDS	底坑斷繩開關		井道	1
32	SJK，XJK	上、下限位開關		井道	2
33	1G~4G	上召記憶燈	DC24V	井道	2
34	1SA~4SA	上召按鈕		井道	2
35	2C~5C	下召記憶燈	DC24V	井道	2
36	2XA~54XA	下召按鈕		井道	2
37	ST1~ST5	廳門聯鎖觸點		井道	3
38	IYK	基站鑰匙觸開關		井道	1
39	WSK	司機/自動開關		橋箱	1
40	1PG	減速感應器		井道	5
41	HK	數--模轉換開關		電柜	1
42	D2	24V硅整流橋		電柜	1
43	SJU	電柜急停開關		電柜	1
44	KDX	相序保護繼電器		電柜	1
