ZRJC-MC平面磨床電氣控制線路實訓臺
M7120平面磨床電氣電路實驗臺是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制內容的教學、考核而研制的，可用于課堂演示、機床電氣控制原理性操作及實驗實習。裝置人為隱蔽地設置了幾十項電路故障，學生借助原理分析，全方位真實的機床電氣故障排除訓練，是進行機床電氣技能培訓考核的理想教學設備，教學效果顯著。

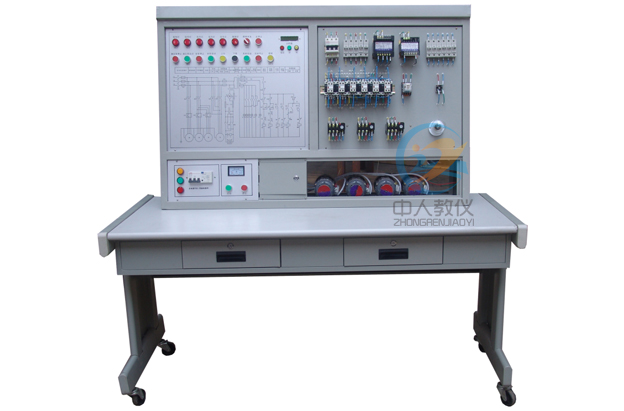

平面磨床電氣控制線路實訓臺,M7120平面磨床電氣電路實驗臺

一、實驗裝置的基本配置：

1、交流電源（帶有漏電保護措施）：提供三相交流電源（380V）
2、人身安全保護體系：屏上裝有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即切斷電源，確保實驗進程安全。
3、機床立體彩圖：面板上印有每種機床的彩色立體外形圖，可以很直觀地看出各種機床的外形輪廓，機床形態逼真。
4、電磁調速異步電動機：實驗臺裝有4臺電磁調速異步電動機
5、故障開關箱：設有11個故障開關。
6、實驗桌：實驗桌為鐵質雙層亞光密紋噴塑結構，桌面密度板，結構堅固，形狀似長方體結構，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞的工作臺面。

二、實驗項目及主要內容：

1、學生熟悉常用低壓電器的結構和原理

2、在電氣原理圖模式下，學生借助原理分析，通過測量找出故障點在某條線路上。

3、提高學生的動手能力的技能操作水平。

4、通過對機床故障排除，完成機床常見故障的排除

5、可以設置故障點做為維修電工的技能考核臺

三、技術性能：

1、輸入電源：三相四線制380V交流電源。

2、結構：實驗臺為鐵質鈑金噴塑結構，堅固耐用。

3、工作環境：溫度-100-+400C。

4、整機功耗：＜2KW

四、實驗臺電器配置清單：

代號	元件名稱	件數	用途
M1	液壓泵電動機	1	液壓泵傳動
M2	砂輪電動機	1	砂輪傳動
M3	冷卻泵電動機	1	供給澮液
M4	砂輪升降電動機	1	砂輪升降傳動
QS1	開關	1	總開關
FU1	熔斷器	1	電源保險
FU2	熔斷器	1
FU3	熔斷器	1
FU4	熔斷器	1
FU5	熔斷器	1
FU6	熔斷器	1
FR	熱繼電器	1	M1過載保護
T	變壓器	1	整流、降壓、照明電源
KM1	接觸器	1	控制液壓泵電動機M1
KM2	接觸器	1	控制砂輪電動機M2
KM3	接觸器	1	點動控制砂輪升降電動機（上升）
KM4	接觸器	1	點動控制砂輪升降電動機（下降)
KM5	接觸器	1	控制電磁吸盤充磁
KM6	接觸器	1	點動控制電磁閥去磁
VC	硅整流器	1	整流
KA	欠電壓繼電器	1	欠電壓保護
FR1	熱繼電器	1	M1過載保護
FR2	熱繼電器	1	M2過載保護
FR3	熱繼電器	1	M3過載保護
SB1	按鈕	1	總停
SB2	按鈕	1	液壓泵停止
SB3	按鈕	1	液壓泵起動
SB4	按鈕	1	砂輪停止
SB5	按鈕	1	砂輪起動
SB6	按鈕	1	砂輪上升起動
SB7	按鈕	1	砂輪下降起動
SB8	按鈕	1	電磁吸盤充磁
SB9	按鈕	1	電磁吸盤停止充磁
SB10	按鈕	1	電磁吸盤去磁
HL1-HL5	指示燈	5	指示線路工作狀況

五、故障實驗

本實驗臺設有電氣線路常見故障內容，供學生操作、分析問題、解決問題之用。本實驗臺單項故障有11項（不含綜合故障）。常見故障有主電機不能起動、進給電機不能起動等。

本實驗臺故障的設置，都是用開關操作。并都集中組裝在實驗臺的下柜內，設置比較穩秘，操作簡單方便。設置故障時只需打開下柜的門，便可操作故障開關。在實驗中可以由指導老師設置故障，由學生來檢測、測試。在實驗臺前面的面板上的原理圖中，開關的連接處都裝有測試點，同學們可以通過這些測試點，以及接觸器的常開、常閉觸點來檢測。

六、故障分析：

1、控制液壓泵電機不能轉。

2、控制砂輪電機、冷卻泵電機不能轉。

3、控制主變壓器失電，一切動作不能起動。

4、砂輪升降電機不轉。

5、控制公共接地端斷，其它動作也不能起動。

6、控制主控電源失電，任何動作不能起動。

7、KM1能啟動但不能自鎖。

8、KM2不能啟動。

9、KM3不能啟動。

10、KM4不能啟動。

11、KM5、KM6不能啟動。
