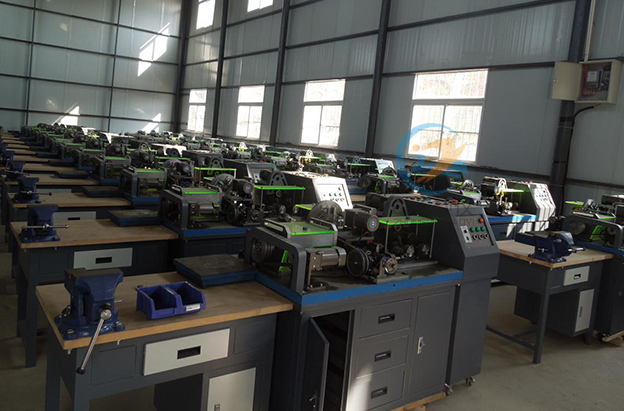

ZRZT-3機械裝配技能綜合實訓平臺
產品概述
機電設備裝配技能綜合實訓臺依據機械類、機電類中等職業學校相關專業教學標準，緊密結合行業和企業需求而設計，該平臺操作技能對接國家職業標準，貼合企業實際崗位能力要求，如《機械設備安裝工國家職業標準》、《機修鉗工》、《組合機床操作工國家職業標準》；平臺可以工業現場的典型任務為實踐項目，以實現項目式教學，便于學生在“做中學、學中做”，具有可操作性和實用性。通過完成機械設備識圖與裝配工藝的編寫，零部件裝配及調整，組合機床、典型機床及機床部件的裝配與調整，裝配質量檢驗和設備的調試、運行與試加工等技能，提高學生綜合職業能力，對中職加工制造類專業機械裝配實訓室建設起到示范和引領作用。
一、產品特點
產品依據相關國家職業標準、行業標準職業及崗位的技能要求，結合機械裝配技術領域的特點，能讓學生在較為真實的環境中進行訓練，以鍛煉學生的職業能力，提高職業素養。以實際工作任務為載體，根據機械設備的裝配過程及加工過程中的特點劃分工作實施過程，分部件裝配及調整、整機裝配及調整、試加工等職業實踐活動，著重培養學生機械裝配技術所需的綜合能力。
二、技術性能
1.輸入電源:三相四線（或三相五線）～380V±10% 50Hz2.平臺容量:＜0.5kVA
3.工作環境:溫度-10℃～+40℃ 相對濕度≤85%（25℃） 海拔＜4000m
4.微型異步電機:電壓380V，功率60W
5.交流減速電機2臺:1臺額定功率 90W，減速比 1:25 1臺額定功率 40W，減速比 1:3
6.整體外形尺寸：1520mm×710mm×1175mm（實訓臺）、900mm×600mm×750mm（操作臺）、
7.安全保護:具電流型漏電保護，安全符合國家標準
三、裝置構成

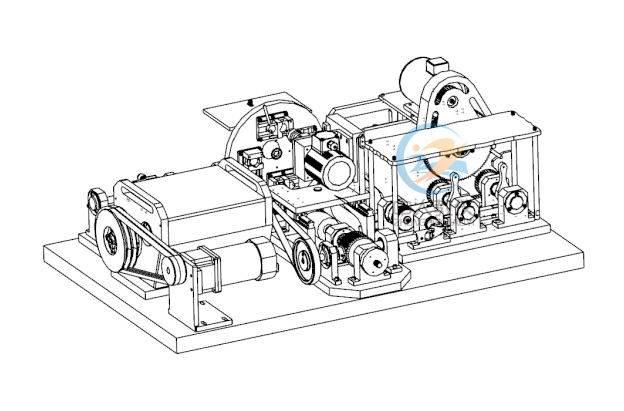

本裝置可實現純機械式自動加工功能，有變速動力箱給設備提供兩路傳動動力，一路動力通過電磁離合器的開合控制精密分度頭的四分度，在精密分度頭的工作臺上安裝四個偏心輪夾緊夾具，在分度頭分度過程中工件自動送料，由偏心輪夾緊方式的夾具使工件夾緊，加工完的工件通過凸輪旋柄檔桿使偏心輪夾緊夾具松開把工件落到料盤里；一路通過同步帶輪傳動連接錐齒輪軸，錐齒輪分配器又分為三路傳動，一路由錐齒輪、圓柱凸輪帶動自動鉆床實現進給、退刀功能；其中二路由錐齒輪軸上安裝由可調的盤型凸輪、限位開關裝置，可控制電磁離合器的電路信號，使分度頭與自動鉆床、自動打標機配合動作；第三路由雙萬向聯軸器、齒輪齒條連桿機構控制自動打標機的圓錐滾子離合器，自動打標機由三相異步電機帶動曲軸實現鋼印敲打的功能。本裝置主要由實訓臺體、變速動力箱、精密分度頭、工件夾緊裝置、自動鉆床進給機構、自動打標機、聯軸器、電磁離合器、凸輪機構、齒輪齒條連桿機構、裝配及檢測工具等部分組成。
1）變速動力箱模塊:有動力源提供動力，實現速度變速后，使動力由兩路輸出功能。主要由三根軸組成的箱體結構，一根輸入軸，兩根輸出軸，兩根輸出軸成90°夾角，可完成一軸輸入兩軸變速輸出功能?？赏瓿勺兯賱恿ο涞难b配工藝及精度檢測實訓。

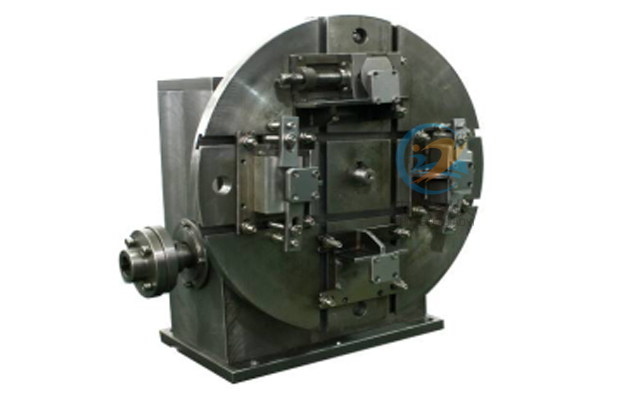

2）分度模塊:主要由蝸輪蝸桿、箱體、圓錐軸承、卸荷式裝置、工作臺面等組成，采用工業用萬能分度頭的結構，通過聯軸器由電磁離合器的配合可實現對工作臺進行四分度?？赏瓿删芊侄阮^的裝配工藝及精度檢測實訓。
3）工件夾緊裝置模塊:由四個偏心輪夾緊夾具組成，四個夾緊裝置成90°分布安裝在精密分度頭的工作臺面上，可實現工件的夾緊定位?？赏瓿晒ぜA緊裝置的裝配工藝及精度檢測實訓。

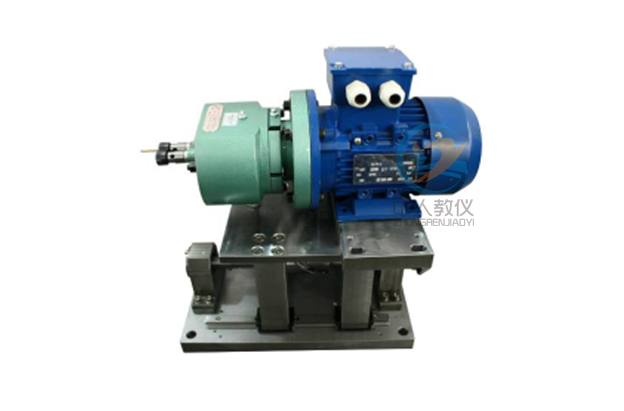

4）自動鉆床進給機構模塊:可帶動自動鉆床實現進給、退刀等功能。主要由自動鉆床動力電機、圓柱凸輪機構、矩形槽滑動板、調節絲桿機構、軸承座、直線導軌副、錐齒輪機構等組成?？赏瓿蓤A柱凸輪機構、燕尾槽滑動機構、直線導軌副等的裝配工藝及精度檢測實訓。
5）自動打標機模塊:主要由曲軸、軸瓦、六角凸輪離合器、導向裝置、打擊頭、夾手、杯形箱體、動力減速電機、軸承等組成，可對工件進行自動打標，打標頭可以自由更換?？赏瓿勺詣哟驑藱C的裝配工藝及精度檢測實訓。
6）聯軸器模塊:主要由彈性連接聯軸器、硬連接聯軸器、十字萬向聯軸器等組成?？赏瓿陕?lián)軸器的裝配工藝及精度檢測實訓。
7）電磁離合器模塊: 主要由電磁離合器總成，電磁離合器聯接法蘭、傳動軸、軸承座、軸承、圓錐齒輪傳動等組成。可完成電磁離合器的裝配工藝、精度調整、檢測以及碳刷與電磁離合器的動作配合等實訓。
10)凸輪控制模塊: 主要由盤型凸輪、調節螺母、限位開關、調節支架、圓錐齒輪、鍵、軸、軸承、支座、端蓋等組成?？赏瓿赏馆喛刂齐姶烹x合器的裝配工藝、精度調整、檢測以及盤型凸輪與電磁離合器的動作配合等實訓。
9）齒輪齒條連桿機構模塊：由曲柄、連桿、齒輪、齒條、軸承座、軸承、軸等組成，通過調整齒輪齒條連桿機構的配合來控制自動打標機圓錐滾子離合器的開合?？赏瓿升X輪齒條連桿機構的裝配工藝及精度檢測實訓。
10）裝配及檢測工具:配置常用的裝配工具和檢測工具，通過工量具的應用，掌握工量具操作
11）機械實訓室仿真課件
基礎模塊可實現功能：機械裝配技術的基本知識及介紹；機械裝配技術主要組成器件的結構及工作原理、變速箱的虛擬拆裝；三維動畫視頻講解演示；離合器蝸桿傳動機構的虛擬拆裝、三維動畫視頻講解演示；齒輪減速器的虛擬拆裝、三維動畫視頻講解演示；間歇回轉工作臺的虛擬拆裝、三維動畫視頻講解演示；沖床機構的虛擬拆裝、三維動畫視頻講解演示；動力源的虛擬拆裝、三維動畫視頻講解演示；送料機構的虛擬拆裝、三維動畫視頻講解演示。三維機械模塊：建有三維機械零件庫及機械零件功能和應用的文字說明，能真實形象地完成十幾種機械平面機構運動的三維動畫演示，能完成十幾種機械平面機構的裝配訓練，并給機械機構組件正確裝配的順序清單，供給學生上機實踐操作用，自動完成十幾種機械平面機構的裝配和裝拆過程爆炸圖演示。
四、完成以下教學內容：
項目一聯軸器模塊的裝配與調整根據裝配圖及裝配工藝要求，進行彈性連接聯軸器、硬連接聯軸器、十字萬向聯軸器等的裝配與調整。
項目二齒輪齒條連桿機構模塊的裝配與調整
根據裝配圖及裝配工藝要求，進行齒輪、齒條、連桿等機構的裝配與調整。
項目三凸輪控制式電磁離合器的裝配與調整
根據裝配圖及裝配工藝要求，完成凸輪、凸輪控制系統、電磁離合器等的裝配與調整。
項目四精密分度頭模塊的裝配與調整
根據裝配圖及裝配工藝要求，完成蝸輪蝸桿、箱體、工作臺等的裝配與調整。
項目五工件夾緊裝置模塊的裝配與調整
根據裝配圖及裝配工藝要求，進行偏心輪夾緊裝置的裝配與調整。
項目六變速動力箱模塊的裝配與調整
根據裝配圖及裝配工藝要求，進行變速動力箱的裝配與調整。
項目七自動鉆床進給機構模塊的裝配與調整
根據裝配圖及裝配工藝要求，進行直線導軌副、圓柱凸輪、燕尾槽機構、絲桿等的裝配與調整。
項目八自動打標機模塊的裝配與調整
根據裝配圖及裝配工藝要求，進行曲軸、軸瓦、軸承、導向裝置、打擊頭等的裝配與調整。
項目九機械部件的整機裝配與精度調整
根據機械設備的功能要求，將各部件按照裝配要求和裝配精度，完成整機裝配，并達到精度檢測。
項目十機械設備的調試、運行及試加工
調試運行機械設備，達到規定的工作要求和技術要求，并進行機械設備的試加工。
五、基本配置
1. 裝置基本配置| 序號 | 名稱 | 型號及規格 | 數量 |
| 1 | 實訓臺 |
實訓臺外形尺寸:1100mm×700mm×1150mm；全鋼結構，桌子下方帶儲存柜，柜子上方和右側帶2個抽屜；底部安裝有4只萬向輪，方便移動和布局。 鑄鐵平板:1100mm×700mm×40mm； |
1臺 |
| 2 | 電氣控制臺 |
控制臺外形尺寸:450mm×700mm×1040mm；全鋼結構，桌子下方帶儲存柜，柜子上方帶1個抽屜；底部安裝有4只萬向輪，方便移動和布局。 控制面板包括總電源控制及保護、電源指示燈、操作說明、調速器、儀器儀表等?？煽刂普麄€實訓平臺的動力源部分。 |
1臺 |
| 3 | 錐齒輪減速器 | 主要配置由:特形箱體、同步輪、傳動軸、圓柱齒輪、圓錐齒輪、軸承、鍵、端蓋、支座等。 | 1套 |
| 4 | 聯軸器 | 主要配置由:彈性連接聯軸器、硬連接聯軸器、萬向節、鍵、軸、軸承、支座、端蓋等。 | 1套 |
| 5 | 牙嵌離合器 | 主要配置由: 錐齒輪、彈性連接聯軸器、離合器總成、傳動軸、鍵、軸、軸承、支座、端蓋等。 | 1套 |
| 6 | 蝸輪蝸桿機構 | 主要配置由:軸承座、圓錐軸承、角接觸軸承、鎖緊螺母、蝸輪、蝸桿、軸承、蝸桿軸、卸荷式裝置、間隔套、鍵、端蓋等。 | 1套 |
| 7 | 偏心夾緊裝置 | 主要配置由:安裝盤、偏心輪、燕尾底座、壓板、彈簧、手柄、V形滑塊、圓形導軌等。 | 1套 |
| 8 | 凸輪進給機構 | 主要配置由:鉆夾頭、電動機、聯軸器、圓柱凸輪機構、軸承座、直線導軌副、錐齒輪機構、L形滑動板、調節機構、支架、軸、端蓋、鍵等。 | 1套 |
| 9 | 沖壓機構 | 主要配置由:鎖緊裝置、剎車擋塊、手柄體、柄桿、滑塊、曲軸、對開軸瓦、連桿、六角凸輪、離合器、耐磨滾珠、球頭連桿套件、直線導軌、沖模、夾緊裝置、異形箱體、軸承、支座、端蓋、三相電動機、齒輪等。 | 1套 |
| 10 | 凸輪控制器 | 主要配置由:錐齒輪、軸、角接觸軸承、鎖緊螺母、盤形凸輪、鍵、擋圈等。 | 1套 |
| 11 | 偏心輪擺桿機構 | 主要配置由: 偏心輪機構、移動凸輪、齒輪齒條、滑板、曲柄擺桿、連桿、曲柄、傳動軸、軸承座、軸承、連桿調節機構等。 | 1套 |
| 12 | 配件 | 使用說明書、備用螺絲、調節手柄、防銹油、零件盒及清洗油槽等。 | 1套 |
| 13 | 機械實訓安全教育虛擬仿真軟件： |
軟件基于C#和JS語言編程設計，用戶自行根據電腦配置選擇不同的交互界面大小，可選流暢畫質，中等畫質，完美畫質等六級畫質等級。可選擇齒輪軸系、蝸桿軸系等十多種軸系機構進行安裝、拆卸、裝配、零部件測量、考核等。零件拆裝的步驟過程中有智能提醒，軟件內的模型均采用3D模型，由3Dmax制作而成，并經過渲染和潤色，使模型看起來與真實部件一般無二，設有非標零件庫、標準零件庫、測量工具庫供拆裝選擇。軟件內配有實驗的目的、步驟、要求等集成的電子實驗考核題及指導書。使用考核功能時，軟件隨機出題供學生回答，當學生答完題目時給出考核分數。本軟件可以進行全方位旋轉、放大、縮小觀看其細節。減速器模塊：系統內置的工具庫(如錘、呆扳手、拉馬、螺絲刀等)用于選擇工具拆卸減速器，零件拆卸后自動擺放整齊。 |
1套 |
| 序號 | 名稱 | 型號及規格 | 數量 |
| 1 | 臺虎鉗 | 150 | 1臺 |
| 2 | 劃線平板 | 300×300 | 1塊 |
| 3 | 紫銅棒 | 一頭Φ18一頭Φ14×250mm和φ30各1根 | 2根 |
| 4 | 外卡簧鉗 | 直嘴7寸、彎嘴7寸 | 各1把 |
| 5 | 絞杠 | M3～M12(1/16〞～1/2〞) | 1把 |
| 6 | 扳手 | 呆扳手14-17，開口梅花組合扳手7、17，內六角扳手，活動扳手150mm、250mm，圓螺母扳手M14、M16、M27 | 各1把 |
| 7 | 拉馬 | 150 | 1個 |
| 8 | 榔頭 | 鐵榔頭（1.5磅），橡皮榔頭 | 各1把 |
| 9 | 軸承拆裝套筒 | 6件套 | 1套 |
| 10 | 卡尺 | 游標卡尺:0～300mm，深度游標卡尺:0～200mm | 1把 |
| 11 | 百分表 | 杠桿式百分表：測量范圍:0～0.8mm, 分度值:0.01mm；百分表：測量范圍0～10mm | 1套 |
| 12 | 磁性表座 | 大、小各1個 | 2個 |
| 13 | 通芯一字螺絲刀 | 10〞 | 1把 |
| 14 | 千分尺 | 測量范圍:0～25mm | 1把 |
| 15 | 角尺 | 1把 | |
| 16 | 鋼直尺 | 500mm | 1把 |
