ZRLR-GZB小型冷庫裝置電氣控制系統檢修實訓裝置

一、小型冷庫電氣控制設備功能及實訓項目

1、小型冷庫機組電氣控制實訓
2、制冷設備維修工高級教學培訓與考核
3、制冷設備維修工技師教學培訓與考核
4、常見故障設置與排查

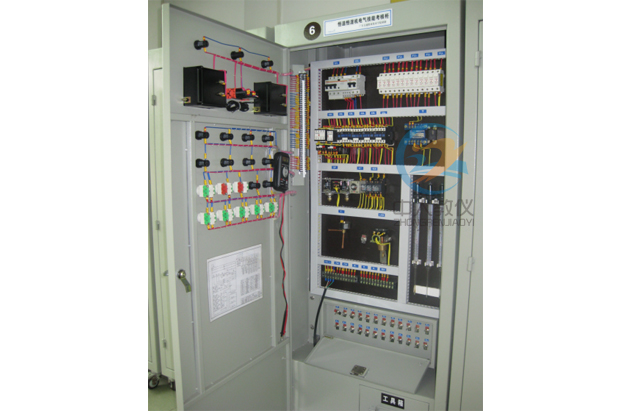

小型冷庫裝置電氣控制系統檢修實訓裝置,冷庫機組電氣控制排故實驗柜

二、故障設置

故障代號	冷庫機組電氣控制排故實驗柜故障現象	故障位置	故障分析過程	檢測方法與數據	注意事項
K1	合上QS2，整個控制電路沒電，電源燈HL1不亮	QS2 N線與HL1之間	HL1電源燈不亮，重點檢查SQ2輸出端和FU2是否開路	用萬用表交流250V檔測得HL1兩端沒220V電壓，再用電阻檔測量N線斷路	測量電阻值時要斷開控制線路的電源，則會燒壞萬用表
K2	電源燈HL1亮，但手自動都不能制冷。	QS2L線與RSJ常開之間	無法制冷可能是RSJ的常開觸點損壞	檢查RSJ的常開點電阻值	RSJ出現不工作，也可能是其電機線圈開路
K3	SA轉換不了	RSJ輸出與SA之間	SA無法轉換或失效	檢查SA觸點的電阻值	頻繁轉換損壞
K4	手動無法起動	SA手動端和SA1輸入	SB1斷路或損壞	檢查SA手動端和SA1輸入	頻繁起動、停止所產生的電火花會令接觸點產生接觸不良
K5	同上	SB1與SB2之間	SB1或SB2損壞	檢查SB1輸出端與SB2輸入端電阻值	頻繁起動、停止所產生的電火花會令接觸點產生接觸不良
K6	電源燈HL1亮，壓力故障燈HL5也亮近，按SB2,KM2不閉合，風機不工作	SB2L線與SP之間	HL5壓力保護故障燈亮，說明SP常閉接觸點接通，即風機、不能正常工作	查SP復位開關是否動作，	SP動作一般是壓縮機高低壓力引起保護
K7	電源燈HL1亮，過載故障燈HL4也亮近，按SB2,KM2不閉合，風機不工作	SP與FR之間	HL4過過載故障燈亮，說明FR常閉接觸點接通，風機不能正常工作	查FR復位開關是否動作，或風機電機線圈繞組電阻值	FR出現過載一般是風機電機溫度過高引起
K8	按SB2，KM2不吸合，風機不能工作	FR與KM12之間	過載沒保護，但風機又不能工作，可能是KM1的線圈開路	檢查KM2輸入端與FR輸出端電阻值	頻繁起動、停止所產生的電火花會令接觸點產生接觸不良
K9	自動檔無法工作	SA自動端與ST輸入端	電子溫度計常開觸點斷開	檢查SA自動端與ST輸入端電阻值	ST常開斷開可能是是溫度設定誤差造成，非故障
K10	按SB2,KM能吸合，但松手后不工作	SB1輸出與SB2常開觸點之間	松手后，風機不工作，一般是無法自鎖	檢查SB1與SB2常開觸頭的電阻值	也可能是輔助觸頭接觸不良，引起無法自鎖
K11	按SB2,KM2能吸合，但風機運行燈和壓縮機不工作	FR輸出與KM2常開觸點之間	壓縮機與風機工作燈都不工作，故障多為KM2另一常無法接觸	檢查FR與KM2常開觸頭的電阻值	也可能是輔助觸頭接觸不良，引起無法自鎖
K12	自動檔無法工作	ST輸出端與SB2輸出端	電子溫度計常開觸點斷開	檢查ST輸出端電阻值	ST常開斷開可能是是溫度設定誤差造成，非故障
K13	電磁閥不工作	KM2輸出與YV輸出之間	電磁閥卡住，無法打開	檢查YV有無電阻，通電后是否有振動	當出現此故障，要與HL2的電阻值比較大小，并串聯阻值不一樣
K14	壓縮機無法啟動	KM2輸出與KT輸入端	KT線圈能工作，但無法廷時啟動壓縮機	檢查KM2常開與KT的電阻值	也可能是輔助觸頭接觸不良，引起無法自鎖
K15	壓縮機無法啟動	KT常開輸出與KM1輸入端	KT或KM1無法接觸	檢查KT輸出與KM1的輸入電阻值	KM1線圈燒斷
K16	時間繼電器不工作	KM2與KT輸入端	KT線圈開路	檢查KM2常開的輸出與KT的輸入	檢查線圈輸入電壓
K17	電子溫度計無顯示	FU3輸出與ST輸入端	ST線圈是否開路	檢查FU3輸出與ST輸入端的電阻值	同上
K18	無法除霜	KM3常開輸入與KM3線圈輸入端	接觸器和加熱器損壞	檢查KM3常開輸入與KM3線圈輸入端間的電阻值，	頻繁停止起動會使觸點接觸不良
K19	無法除霜	FU3輸出與RSJ輸入端	RSJ線圈是否開路	檢查FU3輸出與RSJ輸入端的電阻值	同上

三、元件設備清單

序號	項目	型號規格	數量	備注
1	轉換開關	常用	2個
2	指示燈	220V	8個
	指示燈	380V	3個
3	四極空氣開關	15A	2個
4	二極空氣開關	15A	2個
5	中間繼電器	常用	2個
6	壓力繼電器	高/低/常用	2個
7	時間繼電器	得電延時	2個
8	交流接觸器	380V/15A	6個
9	熱繼電器	常用	4個
10	起動\停止開關	常用	4個
11	故障開關	常用	50個
12	故障燈	常用	30個
13	保險絲管	5A	6個
14	化霜定時器	常用	2個
15	化霜雙金屬片	常用	2個
16	電磁閥	常用	2個
17	接線排	常用	10個
18	連接導線(有色)	常用	2扎
19	電柜	見圖	1個
20	電子溫控器	常用	2個
21	電流表	5A/常用	2個
22	電壓表	380V/常用	2個
23	絕緣板	常用	16公斤
24	線槽	常用	8條
25	槽鋼	常用	2米
26	故障箱		2個
27	雜物配件		1批
