變頻空調機電氣控制實訓裝置
變頻空調機電氣控制實訓裝置,變頻空調制冷系統電路實驗臺微機自控實訓：空調器單片機芯板關鍵點檢測及外圍電路故障判斷與排查，咨詢熱線13122891392 ...
訂購熱線：021-66581511
中人教儀廠是專業生產變頻空調機電氣控制實訓裝置，變頻空調制冷系統電路實驗臺及配件的廠家,生產的變頻空調機電氣控制實訓裝置，變頻空調制冷系統電路實驗臺品質過硬，中人品牌在國內已經擁有幾百所院?？蛻簟?/p> 常見問題： 1、如果我要購買變頻空調機電氣控制實訓裝置、變頻空調制冷系統電路實驗臺，是否有安裝、培訓服務呢？ 答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。 2、你們的變頻空調機電氣控制實訓裝置、變頻空調制冷系統電路實驗臺是否能開增值稅專用發票？ 答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開變頻空調機電氣控制實訓裝置、變頻空調制冷系統電路實驗臺的發票，您需要提供開票資料。 3、你們的產品都是自己生產的嗎？都有什么產品資質？ 答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
本文關鍵詞：變頻空調機電氣控制實訓裝置

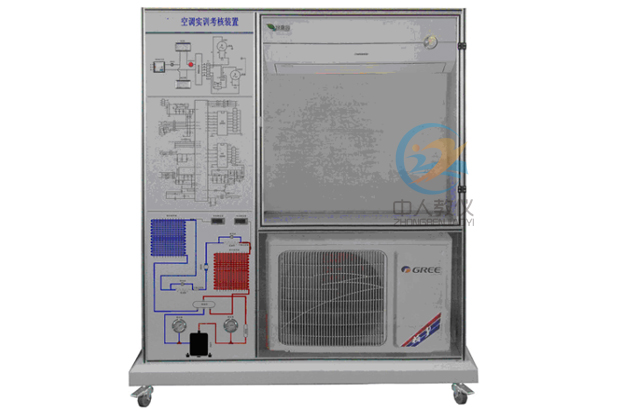

ZRLR-XLD變頻空調機電氣控制實訓裝置,變頻空調制冷系統電路實驗臺
一、一般制冷電路連接及電氣故障判斷設備功能及實訓項目
（一）初級基本技能實訓
1、制冷系統專用工具的基本操作
2、制冷系統管件焊接工藝
3、制冷系統的檢漏操作
4、制冷系統壓力檢測
5、制冷系統的抽真空與充注制冷劑
（二）中級技能實訓
1、變頻空調主控板電路原理與元件認識
2、變頻空調電器元件的測量及制冷系統運行檢測
3、變頻空調器制冷系統故障與分析
4、變頻空調器電氣故障檢測與故障分析、診斷
（三）高級技能實訓（設計、安裝、調試及檢修）
1、風速、紅外測溫儀測量
2、變頻空調器微機自控實訓：空調器單片機芯板關鍵點檢測及外圍電路故障判斷與排查
（四）預設故障功能：故障點說明
1、制冷系統故障預設
1）毛細管堵塞：
故障現象：不制冷，壓力降低
實驗步驟：關閉毛細管旁邊的手閥，如果把開關置于半開的狀態，制冷劑的流量減小，為半堵現象。產生影響為制冷效果差。
2) 制冷劑泄漏：
故障現象：制冷效果差或不制冷、不制熱。
實驗步驟：打開主機架后面管道系統的（綠色）的管路開關。讓制冷劑一部分通過綠色管路，一部分通過毛細管節流來產生故障現象。
2、電氣故障預設
1）不制熱/制熱異常，四通閥損壞故障
2）室外機異常，壓縮機頂部溫度保護
3) 室內溫度傳感器開路
4) 室內溫度傳感器短路
5) 室內管溫傳感器開路
6) 室內管溫傳感器短路
7) 室外溫度傳感器開路
8) 室外溫度傳感器短路
9) 室內外網絡通信故障
二、設備選型
物 料 名 稱
規 格 型 號
單位
需量
變頻空調機（海信、格力、美的）
KFR-2606GW/BP（1匹機）
臺
1
儲液瓶
MJ32JF2HP Φ130*290
個
1
數顯頻率表
開孔尺寸90×45
個
1
過濾器
EK-083
個
1
制冷手閥
1/4″
個
4
單向電磁閥
FDF2A,1.7MPA/220V/6/5W 制冷專用(3MPa,6/4w)
個
2
壓力傳感器
STY-AJ(0-0.6MPa,0-0.35MPa)
對
1
銅管
φ8
米
8
銅管
φ6
米
4
銅管三通
Ф6
個
2
銅管彎頭
φ8
個
2
銅管三通
Ф8
個
4
鈉子(螺母)
Ф10
個
2
銅管安裝扣
Ф16
個
15
漏電斷路器
DZ47LE-32 32A 1P+N 正泰
個
1
信號指示燈
XDN1 紅 220V
個
2
信號指示燈
XDN1 綠 220V
個
3
保險座
5*20
個
1
保險絲
5*20/15A
個
1
電阻
1/4W 10K
個
1
電阻
1/4W 8.2K
個
1
船形開關
大 2*1 黑
個
2
船形開關
大 2*1 紅
個
1
電壓表
85L17-250V 光明 開孔尺寸70
個
1
電流表
85L17-10A 光明 開孔尺寸70
個
1
溫度數顯表
JLWT-2B 0-99 開孔尺寸72×42
個
5
傳感器數顯表
DP3-SVA1B 220V 開孔尺寸90×45
個
2
電源插座
3*3*3 泉泰
個
1
插座
K2A42 紅
個
37
插座
K2A42 黃
個
2
插座
K2A42 黑
個
5
船形插(公插)
37T
個
1
船形插(母插)
37T
個
1
船形插(外殼)
37T
個
1
電源插頭
單相 1*3
個
1
繼電器
LY2J-200V/220VAC 8T
個
1
繼電器座
PYF8A 15*59 8腳
個
1
視液鏡
1/4″
個
1
接線端子
TD-1520
個
1
線槽
4035 白色
條
2
焊片
φ4.2 2000個/包
個
50
線比
開口 Φ1.5-3
個
40
電力電容
1UF/220V
個
2
外牙接頭
4轉5
個
2
飛機腳
8A 塑料
個
10
面板
儀表面板
塊
1
導線
0.5cm2
扎
1
導線
1.5cm2
扎
1
