透明液壓叉車控制實訓裝置

透明液壓叉車控制實訓裝置,液壓實訓裝置,液壓實驗臺具有升降平衡、轉動靈活、操作方便等特點。操作方便等特點。咨詢熱線13122891392 ...

訂購熱線：021-66581511

推薦產品

: 單片機、EDA開發實驗平臺

: 機器人與智能視覺實驗裝置

: 高級維修電工實驗裝置

: 透明液壓PLC控制實訓裝置

產品詳情

中人教儀廠是專業生產透明液壓叉車控制實訓裝置，液壓實訓裝置_液壓實驗臺及配件的廠家,生產的透明液壓叉車控制實訓裝置，液壓實訓裝置_液壓實驗臺品質過硬，中人品牌在國內已經擁有幾百所院校客戶。

本文關鍵詞：透明液壓叉車控制實訓裝置
ZRYY-CC透明液壓叉車控制實訓裝置

一、概述

液壓叉車是一種高起升裝卸和短距離運輸兩用車，由于不產生火花和電磁場。特別適用于汽車裝卸及車間、倉庫、碼頭、車站、貨場等地的易燃、易爆和禁火物品的裝卸運輸。該產品具有升降平衡、轉動靈活、操作方便等特點。操作方便等特點。叉車是工業搬運車輛，是指對成件托盤貨物進行裝卸、堆垛和短距離運輸作業的各種輪式搬運車輛。

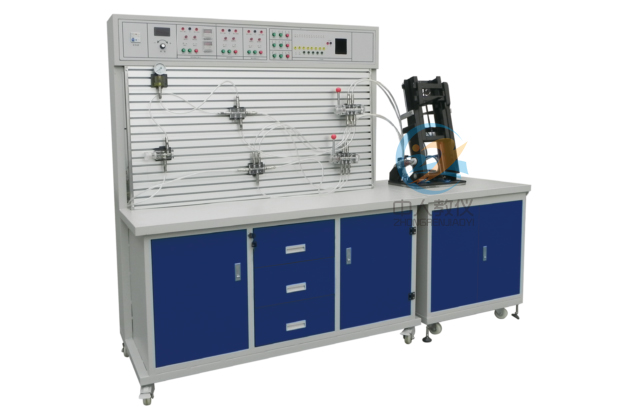

透明液壓叉車控制實訓裝置,液壓實訓裝置,液壓實驗臺

二、設備構成

1、液壓實驗臺（叉車液壓實訓臺）主要由實訓桌、控制屏、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。
2、液壓實訓裝置是將液壓叉車的結構原理能夠搬到課堂上學習的一種現代化教學產品，叉車機身采用進口透明有機玻璃制作，耐腐蝕，抗磨性能好，長久不變色，透明直觀，演示效果逼真。
2、柜體采用1MM厚的SPCC冷扎板制作，堅固美觀，表面采用中溫磷化防銹漆，靜電噴涂。
3、柜體裝有四個萬向輪，方便設備的搬運與拆卸。
4、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
5、電氣主控單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制，同時以液壓回路為控制對象，加強對PLC控制可編程序控制器的學習及應用。
6、實驗控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

三、技術參數

1、電源：AC220V 50HZ
2、直流電源輸入AC220V 輸出DC24V/3A
3、可編程控制器（PLC）：三菱FX1S－20MR主機 12輸入 8輸出（繼電器輸出方式）
4、液壓實驗泵電機功率：250W，調速范圍0－1500r/min，液壓泵工作時噪聲≤58dB，演示實驗油路液流要求壓力僅需0.3-1.3Mpa (油泵最高壓力：Pma＝.5Mpa)
5、電磁換向閥：AC24V 吸力3Mpa
6、實訓桌外型尺寸：1500mm×650mm×1750mm
7、叉車實訓臺外形尺寸：750mm×650mm×1350mm

四、實訓內容

1、了解液壓叉車的基本結構
2、了解液壓叉車的傳動系統
3、學習液壓叉車的液壓系統
4、學習液壓叉車的手動控制原理
5、學習液壓叉車的自動控制原理
實驗內容:
1、真實演示液壓叉車的動作上升
2、真實演示液壓叉車的動作下降
3、真實演示液壓叉車的動作前傾
4、真實演示液壓叉車的動作后傾
5、液壓傳動的基本回路實驗
1）用換向閥的換向回路
2）用“O”型機能換向閥的閉鎖回路
3）用液控單向閥的閉鎖回路
4）壓力調定回路
5）二級壓力回路
6）用減壓閥的減壓回路
7）用增壓缸的增壓回路
8）用換向閥的卸載回路
9）進油節流調速回路
10）回油節流調速回路
11）調速齒輪泵調速回路
12）調速齒輪泵和調速閥的復合調速回路
13）流量閥短接的速度換接回路
14）二次進給回路
15）用順序閥的順序動作回路
16）用壓力繼電器的順序動作回路
17）用電器行程開關的順序動作回路
18）用行程閥的順序動作回路

五、配置表

序號	名稱	型號	數量	備注
1	液壓叉車控制實訓裝置,裝載機教學設備,叉車實驗臺實訓桌	ZRYY-CC	1張
2	液壓叉車控制實訓裝置,裝載機教學設備,叉車實驗臺控制屏	ZRYY-CC	1臺
3	叉車實訓臺		1臺
4	PLC主機模塊	三菱FX1S-20MR	1塊
5	電源模塊		1塊
6	繼電器控制模塊		1塊
7	PLC控制按鈕模塊		1塊
8	傾斜油缸	透明元件	2只
9	起升油缸	透明元件	1只
10	貨叉	工程塑料加工件	2只
11	叉架	工程塑料加工件	1個
12	內門架	工程塑料加工件	1個
13	起重鏈條		2條
14	導向滑輪		1套
15	二位二通電磁換向閥	透明元件	1只
16	三位四通電磁換向閥（O型）	透明元件	2只
17	先導式溢流閥	透明元件	1只
18	三通接頭	透明元件	5只
19	四通接頭	透明元件	2只
20	壓力表	透明元件	2只
21	透明液壓皮管		10米
22	電磁閥通用連接線		2條
23	機泵組	泵站系統	1套
24	L-HL46號液壓油		5kg
25	編程電纜	三菱	1條
26	快速油接頭		2只
27	叉車液壓實訓說明書		1冊
28	光盤（PLC編程軟件、程序軟件）		1盤
29	工具		1套

本文鏈接：http://m.580987.cnhttp://m.580987.cn/yyqd/667.html
文章來源：m.580987.cn??? ?編輯：中人教儀廠??? ?時間：2021-10-05 13:16
