透明液壓吊車控制實訓裝置

透明液壓吊車控制實訓裝置,液壓實驗臺具有體積小、重量輕、操作方便和遠距離操縱等優點，其目的是引導學生進行積極思維，咨詢熱線13122891392 ...

訂購熱線：021-66581511

推薦產品

: 單片機、EDA開發實驗平臺

: 透明液壓PLC控制實訓裝置

: 機器人與智能視覺實驗裝置

: 高級維修電工實驗裝置

產品詳情

中人教儀廠是專業生產透明液壓吊車控制實訓裝置，液壓實驗臺及配件的廠家,生產的透明液壓吊車控制實訓裝置，液壓實驗臺品質過硬，中人品牌在國內已經擁有幾百所院?？蛻簟?/p>
本文關鍵詞：透明液壓吊車控制實訓裝置
ZRYY-DC透明液壓吊車控制實訓裝置

一、概述

起重機是以輪胎式基礎車為載體配以起重設備工作裝置和操縱機構組成的自行起重機械，是工程機械中用途很廣泛的一個機種。又稱吊車，起吊搬運機械的一種。液壓起重機是以輪胎式基礎車為載體配以起重設備工作裝置和操作機構組成的自行起重機械，是工程機械中用途很廣泛的一個設備，它適用于大型野外施工工程，如建筑工地、施工筑路、水力工程、國防工程等行業。液壓實驗臺具有體積小、重量輕、操作方便和遠距離操縱等優點，其目的是引導學生進行積極思維、創新設計、培養學生綜合設計能力和實踐動手能力一種新型綜合實訓設備。

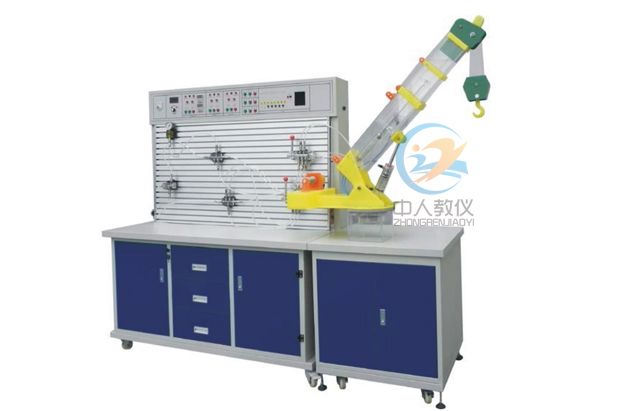

透明液壓吊車控制實訓裝置,液壓實驗臺

二、設備構成

1、液壓吊車控制實訓裝置,吊車實驗臺,吊車教學設備主要由起重機實訓臺、液壓泵站、液壓元件和各控制器件、可編程控制器（PLC）等組件組成。
2、液壓吊車控制實訓裝置,吊車實驗臺,吊車教學設備實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構。
3、液壓吊車控制實訓裝置,吊車實驗臺,吊車教學設備可模擬真實起重機工作裝置的各種動作。液壓系統采用進口透明機玻璃液壓元件、透明尼龍軟管搭接而成，液壓元件結構、工作原理，液壓回路工作原理一目了然。整個實訓臺具有形象、直觀、方便、可靠等優點。
4、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件按放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
5、電氣主控單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制，同時以液壓回路為控制對象，加強對PLC控制可編程序控制器的學習及應用。
6、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

三、技術參數

1、液壓吊車控制實訓裝置,吊車實驗臺,吊車教學設備實驗臺外形尺寸：1500×700×1800mm(長×寬×高)
2、演示臺外形尺寸:700×700×1330mm(長×寬×高)
3、電源：220V 50Hz   (市電)
4、液壓實驗泵站500×350×300mm(長×寬×高)
5、工作電源：AC：220V  永磁調速電機,調速范圍： 0-1500轉/分
6、安全限速范圍：1-1500轉/分  液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB
7、演示實驗油路液流要求壓力僅需0.3-0.5Mpa (油泵最高壓力：Pmax＝1.5Mpa)
8、液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。

四、實訓內容

1) 了解吊車的基本結構
2) 了解吊車的傳動系統
3) 學習吊車的液壓系統
4) 學習吊車的手動控制原理
5) 學習吊車的自動控制原理
實驗內容：
1、起重機機構及工作原理觀摩、拆裝實訓；
2、液壓工業應用領域的認識與了解；
3、液壓回路的搭接實訓；
4、起重機械演示控制實訓；
  （1）主臂抬起、降低控制操作實訓；
  （2) 主臂伸出、縮回控制操作實訓；
  （3）吊鉤上、下運動控制操作實訓；
5、PLC自動控制操作實訓；
6、PLC可編程控制訓練；
7、液壓傳動的基本回路實驗
1）用換向閥的換向回路
2）用“O”型機能換向閥的閉鎖回路
3）用液控單向閥的閉鎖回路
4）壓力調定回路
5）二級壓力回路
6）用減壓閥的減壓回路
7）用增壓缸的增壓回路
8）用換向閥的卸載回路
9）進油節流調速回路
10）回油節流調速回路
11）調速齒輪泵調速回路
12）調速齒輪泵和調速閥的復合調速回路
13）流量閥短接的速度換接回路
14）二次進給回路
15）用順序閥的順序動作回路
16）用壓力繼電器的順序動作回路
17）用電器行程開關的順序動作回路
18）用行程閥的順序動作回路

五、配置表

序號	名稱	型號	數量	備注
1.	實訓臺		1臺
2.	實訓桌		1臺
3.	透明起重機實訓臺		1臺
4.	PLC主機模塊	三菱FX1S-20MR	1塊
5.	電源模塊		1塊
6.	PLC控制按鈕模塊		1塊
7.	繼電器控制模塊		1塊
8.	電機		1個
9.	齒輪油泵		1個
10.	油箱		1個
11.	舉升油缸	透明元件	1只
12.	主臂油缸	透明元件	1只
13.	三位四通電磁換向閥	透明元件	3只
14.	主臂	有機玻璃加工件	1件
15.	伸縮臂	有機玻璃加工件	2件
16.	底座	有機玻璃加工件	1件
17.	底座支架	有機玻璃加工件	1套
18.	油管	透明皮管	10米
19.	起升卷筒馬達		1個
20.	吊鉤		1套
21.	L-HL46號液壓油		5KG
22.	工具		1套
